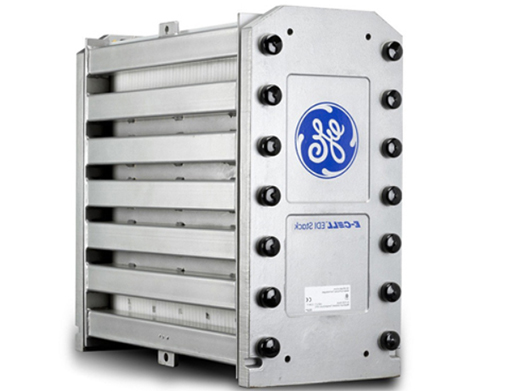

E-Cell MK-3膜块产品特点

1、为电力、半导体、化工、冶金和一般工业等行业提供超纯水
2、连续地生产混床产水级质量的超纯水
3、无需对模块内的混床树脂进行酸碱再生
4、膜板间距无须现场手动调节，减少人为因素导致模块漏水的可能性
5、每个E-CellEDI模块出厂前必须经过31项工厂检测并颁发质量，全部E-CellTM模块均取得CSA和NRTL/C认证及ISO14000认证，并具有CE标志。
进水水质指标

参数	单位	进水要求
TEA( 以 CaCO3 计)	ppm	< 25 @ 15 gpm / 3.4 m3/h 产水流量 ( 标准产水量 ) < 48.8 @ 7.5 gpm / 1.7 m3/h ( 最小产水量 ) < 15 @ 20 gpm / 4.5 m3/h ( 最大产水量 )
硬度 ( 以 CaCO3 计 )	ppmCaCO3	< 1.0 **
硅 ( 活性硅 )	ppm	< 1.0 @ 最小产水量 ~ 标准产水量
硅 ( 活性硅 )	ppm	< 0.766 @ 最大产水流量
TOC	ppm	< 0.5
氯总量	ppm	< 0.05
铁 , 锰 , 硫化氢	ppm	< 0.01
SDI 15		<1.0
油 / 油脂		未检出
浊度	NTU	<1.0
氧化剂		未检出
色度	APHA	<5

** 阅读该部分操作说明书 - 浓水的流量取决于回收率与进水硬度。
注意：E-Cell™模块的进水必须是 RO 产水或同等水质的水

E-CELL™模块操作参数

参数	范围
产水	7.5 - 20.0 gpm (1.70 - 4.54 m3/h)
进水温度	40 - 104°F (4.4 - 40℃)
进口压力	60 - 100 psig (3.4 - 6.9 bar) @ 最小流量到标准流量 70 - 100 psig (4.5 - 6.9 bar) @ 标准流量到最大流量
进水与产水压差△P	20 - 40 psid (1.4 - 2.8 bar) @ 标准流量 10 - 20 psid (0.7 - 1.4 bar) @ 最小流量 35 - 50 psid (2.4 - 3.4 bar) @ 最大流量
回收率	85 - 95% *
电功率	最大 400 V 直流 最大 5.2 A 直流

* 阅读该部分操作说明书 - 浓水的情况取决于回收率与进水硬度。

注意事项
1.为了使 E-Cell™模块产出高质量的水，必须有足够的电流去除进水中的离子负荷。一般而言，当离子负 荷增加时需要更多的电流量。除硅需要更大的电流。
2.检查部件紧固程度及连接情况，需断电后执行。
3.在维修或更换之前对故障部件进行隔离。
4.当直流电源呈“开启”时不得将供电电缆与 E-Cell™模块断开。
5.一旦 E-CELL™模块已经准备启动，淡水室，浓水室与极水室还有系统管道必须充满水。最初的是 RO 产水（或其他高水质的水）。进水必须满足各种质量要求，这就需要 RO 产水在被泵入 E-CELL™系统前，必须先将 RO 冲洗干净。最初的浓水排放的电导率和进水的电导率是一致的。
6.每台 MK-3 模块为7.5-20.0 gpm (1.70-4.54 m3/h)。
淡水流也就是净化水的过程。它是为模块提供冷却水功能的主要来源。若模块在低于最小产水流量的情况下工作，模块内就会发生局部过热现象导致外部损伤及裂痕。
7.每台MK-3模块0.35-2.64 gpm (0.078-0.6 m3/h)。
浓水流的作用是吸收从淡水流中排出的所有离子。浓水进口及浓水排放压力都必须低于淡水流压力，因此浓水进口及浓水排放压力都被先前设置好以获得正确的压力及流速。
8.当进水硬度<0.1 ppm（以CaCO3计）时，极水流量为0.35 gpm/模块 (80 l/h/模块)。
极水流流经电极。该水流能够冷却电极并带走在极水室内产生的所有气体。由于极水流中含有氢气，氧气及可能存在的氯气，所以极水流必须排入通风的排水管。

E-Cell-3X膜块介绍

EDI利用传统的离子交换树脂和电渗析技术的有机结合将水中的污染离子去除，其最大的优点在于：EDI技术采用直流电迫使污染离子持续的从进水中迁移出来，并穿过离子床和 离子交换膜进入浓水室。同时直流电能够将水分子电离成氢离子和氢氧根离子，持续的对树脂 进行再生。因此EDI可以连续、可预知的生产高纯水。

E-Cell -3X性能特点

• 电阻率：大于16 MΩ.cm

• 钠：小于3 ppb

• 二氧化硅（SiO2）去除率：高达99%或出水含量低于5ppb

• 硼去除率：大于95%

• 回收率：高达95%

• 浓水流向：与水流向相反

• 电压：0-400VDC

• 电流强度：0-5.2ADC

• 进水压力：4.1-6.9bar 60-100psi

• 标准流量下的压降：1.4-2.8bar 20-40psi

说明与用途

美国GE高纯水制取设备EDI模块E-Cell-3X为电去离子（EDI）模块，利用电流对反渗透产水进行去离子和抛光处理。E-Cell-3X产水为超纯水，适用于当今对水质要求更为苛刻的行业。

质量标准

具有CE、UL和CSA标识；由通过ISO 9001：2000认证的工厂制造。
