iXP™压力式超滤膜组件

中空纤维超滤


iXP™压力式超滤膜技术特征：

        欧美新材通过对膜材料及结构的创新，推出中空纤维压力式结构的超滤膜。iXP™压力式组件系列包括多款超高产水量、超低操作压力、皮实的中空纤维超滤膜，能为用户提供独特的综合优势：

◎抗氧化和抗污染PVDF材料-更长的使用寿命

        PVDF聚合物最大的优点在于强度高、对酸碱及氧化剂的耐受性强，因此，PVDF聚合物中空纤维超滤膜更加耐清洗，从而延长膜的使用寿命。

◎应用范围更广的外压式结构-纳污量大且易于清洗

        外压式结构对进水水质的限制更为宽松，能适应各种复杂水质，能显著地降低过滤通道堵塞的风险和几率。同时在外压式结构中可采用最廉价和高效的气水混合冲洗方式，减轻超滤膜的污堵。

◎高过滤精度的PVDF超滤膜-更好的产水水质

        iXP™超滤膜的公称孔径为0.03μm，在各种不同进水水质下均能为下游工艺(如反渗透)提供最佳保护。

◎高度亲水的膜材料-先进的亲水改性技术

        基于专利亲水改性技术的超滤膜丝，亲水性得到极大提高，从而使得超滤膜的更耐污染、通量更高且运行压力更低。

iXP™超滤膜组件技术参数

项目 型号

UFP-8080
 UFP-8080
 UFP-6080
有效膜面积 ㎡ 55    78
 50
膜材料 PVDF
过滤方式 外压式
内/外径 mm 0.6/1.3
过滤孔径 μm 0.03
设计产水通量L/(㎡.hr.Bar.25℃) 40-120
清洗pH范围
 2-11
操作温度 ℃
 1-40
最大进水压力 MPa
 0.6
最大反洗压力MPa
 0.15
最大跨膜压差 MPa
 100
最大进水浊度 NTU
 0.21
最大进水浊度 NTU
 300
单膜气洗强度 Nm³/hr
 5-12
最大气洗压力MPa
 ＜0.1
CEB最大次氯酸钠耐受浓度mg/L
 2000
预期产水浊度NTU
 ≤0.1
预期产水污泥密度指数（SDI）
 ≤2.5
iXP超滤膜组件规格参数

膜组件型号
 膜有效面积（m2） 膜组件容积（L） 空组件重量（kg） 注满水组件重量（kg）
UFP-8060 55 35 48 85
UFP-8080 78 39 60 100
UFP6080 50 23 28 50

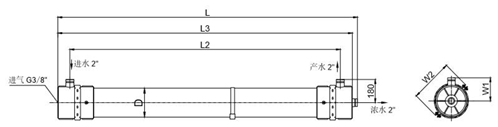

iXP超滤膜组件结构尺寸（mm）


膜组件型号 D
 L L1 L2 L3 W1 W2
UFP-8060 φ225 1860 1500 1630 1820 180 345
UFP-8080 φ225 2360     2000 2130 2320 180 345

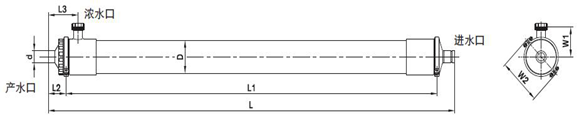

膜组件型号
 D
 L L1 L2 L3 W1 W2
UFP-6080 φ160 2330     2118 106 186 174 250

超滤装置标准配制UFP-8060系列

序号 参考装置编号 组件支数 装置产水量范围 m3/h 总膜面积 m2 装置底盘尺寸(mm) x 总高 重量(空载) Kg 重量(满载) Kg
1 UF-10-UFP8060 10 20≤Q≤45 550 3060(P) x 820 x 2370 2200 2700
2 UF-20-UFP8060 20 40≤Q≤ 90 1100 4940(P) x 910 x 2430 4200 4700
3 UF-30-UFP8060 30 60≤Q≤135 1650 3960(P) x 2500 x 2520 5200 6200
4 UF-40-UFP8060 40 80≤Q≤180 2200 4740(P) x 2500 x 2520 6500 7500
5 UF-50-UFP8060 50 100≤Q≤225 2750 4420(P) x 2730 x 2600 8000 9000
6 UF-60-UFP8060 60 120≤Q≤270 3300 4740(P) x 2730 x 2600 9000 10500
7 UF-80-UFP8060 80 160≤Q≤360 4400 8180(P) x 2510 x 2700 12000 16000
超滤装置标准配制UFP-8080系列

序号 参考装置编号 组件支数 装置产水量范围 m3/h 总膜面积 m2 装置底盘尺寸(mm) x 总高 重量(空载) Kg 重量(满载) Kg
1 UF-10-UFP8080 10 30≤Q≤75 780 3340(P) x 880 x 2880 2500 4000
2 UF-20-UFP8080 20 60≤Q≤150 1560 3000(P) x 2500 x 3050 4500 6500
3 UF-30-UFP8080 30 90≤Q≤225 2340 4100(P) x 2500 x 3050 7000 9000
4 UF-40-UFP8080 40 120≤Q≤300 3120 3780(P) x 3730 x 3150 8500 11000
5 UF-50-UFP8080 50 150≤Q≤375 3900 5940(P) x 2510 x 3200 10500 13000
6 UF-60-UFP8080 60 180≤Q≤450 4680 6580(P) x 2510 x 3200 13000 18000
